Anleitung Samsung Galaxy S3 Display Assembly

Instructies voor het vervangen van de Samsung Galaxy S3 cover assembly
In dieser Anleitung zeigen wir Ihnen Schritt für Schritt wie das Display Assemby bei einem Samsung Galaxy S3 erstzt wird.
Alle Ersatzteile und Werzeuge finden Sie hier in unserem Onlineshop.
Lesen Sie sich die Anleitung einmal komplett durch, bevor Sie mit der Reparatur anfangen.
ReplaceDirect übernimmt keine Haftung für eventuelle Schäden die durch diese Reparatur entstehen.

Reparaturdauer: 30-45 minuten
Schwierigkeit: (mittel)
benötigt 1. Samsung Galaxy S3 Assembly
2. Werkzeugset
3. Dental Pick
4. (Föhn)

benodigdheden voor het vervangen van Galaxy S3 assembly


Schritt 1 - Akku entfernen

  • Nehmen Sie das hintere Cover ab und entfernen Sie den Akku.




Schritt 2 - Schrauben entfernen

  • Entfernen Sie die insgesamt 10 Schrauben mit einem Phillips #00 Schraubendreher.

Verwijder schroeven uit Galaxy S3


Schritt 3 - Trennen von Mittel und frontcover

  • Mit einem Spudger das Frontcover vom Mittelcover trennen.
  • Stecken Sie den spudger dazu zwischen die Cover und bewegen den Spuger leicht auf und ab, wärend Sie
    um das ganze Cover herumgehen.

Verwijder de Galaxy S3 covers van elkaar


Schritt 4 – Anschlüsse lösen


  • Trennen Sie die gezeigten Anschlüsse durch einfaches Abheben der Stecker.


1. LCD kabel

Verwijder LCD kabel


2. WiFi kabel

Verwijder WiFi kabel


3. Volume kabel

Verwijder Volume kabel


4. Speaker kabel

Verwijder Speaker kabel


5. Front Camera kabel

Verwijder Front Camera kabel


Schritt 5 – Entfernen der schwarzen schraube


  • Entfernen Sie die schwarze Schraube mit einem Phillips #00 Schraubendreher. Diese Schraube verbindet das Frontpanel mit dem Systemboard.
  • Nehmen Sie das Systemboard noch nicht ab!  Erst in Schritt 6 den Lautsprecher lösen.

Verwijder zwarte schroef

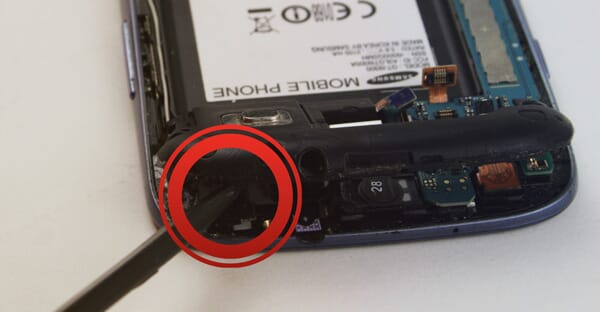

Schritt 6 – Lautsprecher lösen


  • Lösen Sie nun vorsichtig mit einem Spudger den Lautsprecher

Haal de speaker los

Schritt 7 und Folgende finden Sie auf der nächsten Seite
